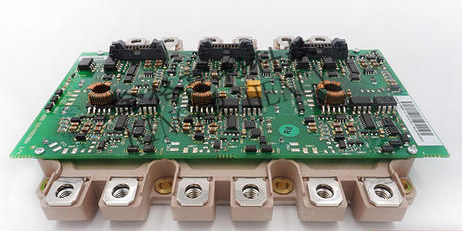

维修电路板，不外乎用在路电阻和电压法。

1、首先用电阻法测量端子X2的1-20脚之间的电阻，一般为5K左右，如明显偏小，说明24V负载有短路现象，可检测V2,V3,U1    (FDS8958A),A1,D4(MAX4622),常见损坏元件有V2，V3，D4击穿，还有2个黄色的滤波电容。

2、用电阻法检测插座X2的5-20脚之间的在路电阻，此电阻一般为3K左右，注意：此5V电源和A1（78L05）的5V电源没有关系，此电源是从通讯板而来的，如此电源负载短路，将会引起通讯板DGG红色灯亮，报5240故障，此5V电源负载涉及的元件比较多，也是比较难修的地方，是因为都是贴片元件，没有好的方法将贴片元件供电脚挑开，只能拆一块检测一下在路电阻，还有此故障损坏元件一般不会单一个损坏，涉及元件有D5,D6,D7(HC125),D8(FST3345),D10(CD4053)和A2611光耦。

3、驱动电路供电电源维修方法，（只说明其中一路，其他几路维修方法相同。以A相电源为例）

1：测试整理二极管A7的在路电阻，+VCC和—VCC之间的在路电阻为5K左右，如明显偏小，说明负载有短路现象，可检测V207,C213-C216,V216,V211等。

2：高频变压器次级是由555时基电路振荡电路产生的电压，经过整理A7产生23.5V供V207,V212,A202，其中A202（78L05)1脚输出5V电压是各逻辑电路的工作电源。

3：如果整理二极管A7没有短路现象，可以检测A202（78L05）1-2之间的电阻，一般为3K左右，如有短路现象，可检测D204(MAX4622A),D201(74H02),常见为D201损坏。

注意：在拆除MAX4622后不能通电试板，否则会损坏2个整理二极管A7.

【1】：利用上述电阻方法检测没有明显的短路现象后就可以用24V维修电源供电了，工作电流一般为240ma左右，如低100ma左右，说明其中1路没有工作，如高100ma左右，说明有1路有轻微的短路现象

【2】：测试上下桥6个触发静态电压，一般为-8.5V左右，如其中某个为0V，可以检测4个13欧姆的电阻，4个电阻是并联的，在路电阻为3.6欧姆左右，如为16V左右，可检测V204等相关电路。

【3】用上图方法屏蔽2340故障后就可以运行检测动态电压了，动态电压一般在+3.8V左右抖动（10HZ），检测6个触发点的动态电压，如其中某个没有动态电压或者还是-8.5V的静态电压，可检测A4661,74H02,MAX4622,V207等，重点检查驱动光耦初级过来的D5,D6,D7(HC125)

4：此板工作原理也不怎么复杂，在此就不作分析了。
